MECHANIZM PRZESUWU OPARCIA - mechanizm i zawias oparcia do mebli tapicerowanych

Mechanizm przesuwu oparcia to metalowy element stosowany w kanapach, sofach, narożnikach i innych meblach tapicerowanych z ruchomym oparciem. Produkt występuje również pod nazwami przesuw oparcia, mechanizm oparcia oraz zawias oparcia. Jego zadaniem jest połączenie ruchomego oparcia z konstrukcją mebla i prowadzenie go podczas zmiany pozycji.

Jak działa mechanizm przesuwu oparcia?

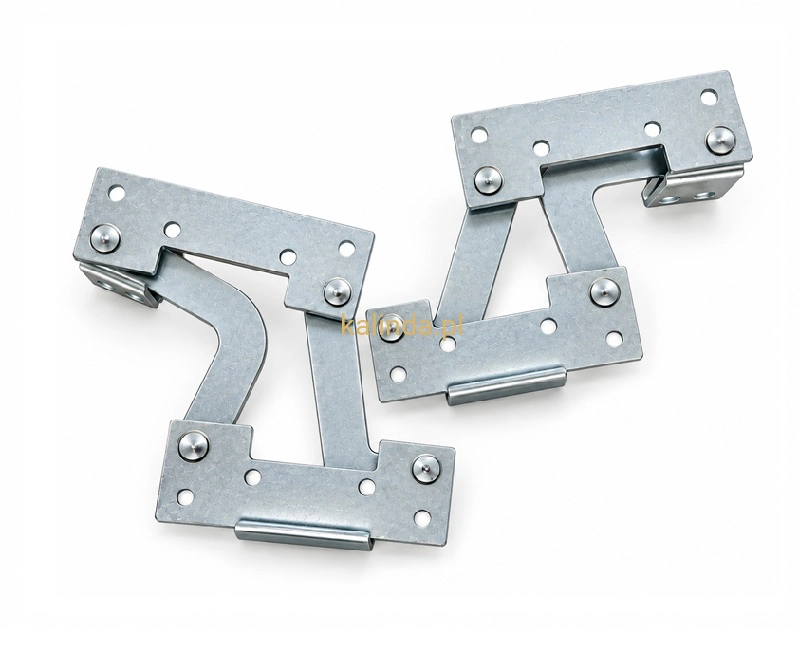

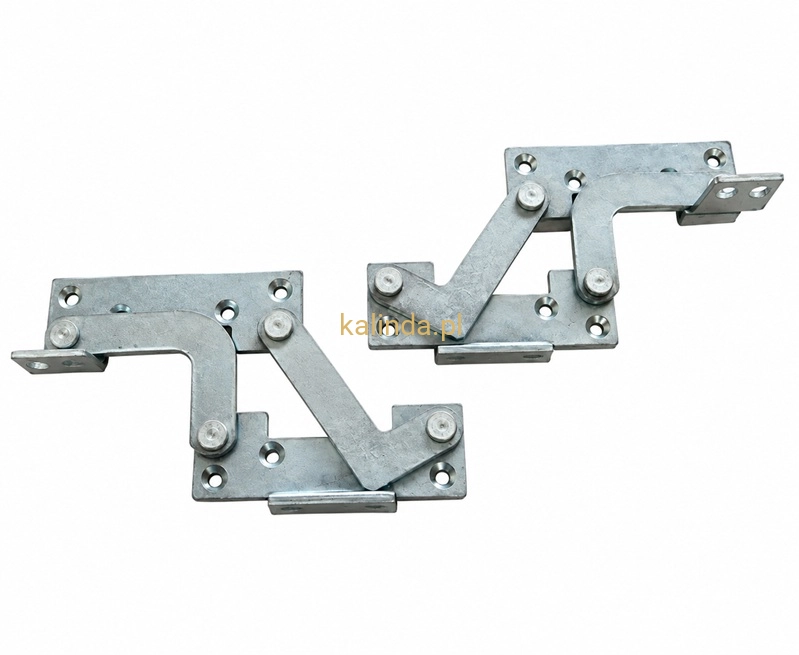

Mechanizm wykorzystuje stalowe ramiona połączone przegubowo. Podczas przesuwania oparcia ramiona zmieniają swoje położenie, prowadząc oparcie po torze określonym przez konstrukcję mechanizmu. Dzięki temu ruch nie ogranicza się wyłącznie do obrotu wokół jednej osi, jak w przypadku prostego zawiasu.

Gdzie stosuje się przesuw oparcia?

Mechanizm przeznaczony jest do mebli tapicerowanych z ruchomym oparciem. Może być stosowany przy produkcji mebli oraz jako część zamienna podczas naprawy lub renowacji kanapy, sofy czy narożnika. Przy wymianie należy dobrać mechanizm zgodny wymiarowo i konstrukcyjnie z dotychczas stosowanym elementem.

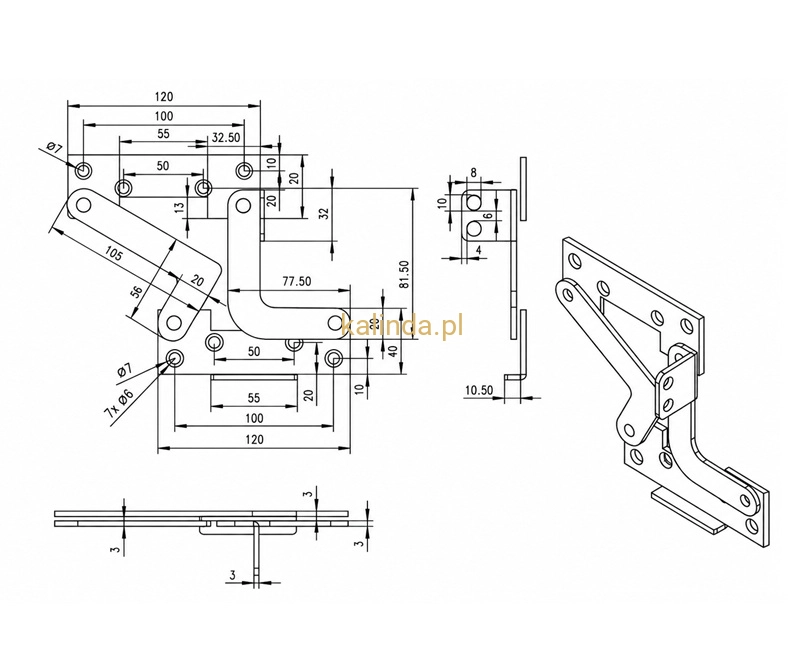

Wymiary mechanizmu przesuwu oparcia

• Wymiary mechanizmu: ok. 120 × 140 mm
• Szerokość górnej płytki montażowej: 120 mm
• Wymiar płytki w pionie: 40 mm
• Rozstaw skrajnych otworów w poziomie: 100 mm
• Rozstaw środkowych otworów: 50 mm
• Odległość między wybranymi osiami otworów: 55 mm
• Długość ramienia skośnego: 105 mm
• Szerokość ramienia skośnego: 20 mm
• Długość poziomego odcinka drugiego ramienia: 77,5 mm
• Szerokość ramienia dolnego: 20 mm
• Grubość blachy: 3 mm
• Średnica otworów montażowych: Ø7 mm
• Pogłębienie otworów: Ø12 mm
• Wysunięcie elementu w widoku bocznym: ok. 10,5 mm

Jak dobrać mechanizm oparcia do kanapy lub narożnika?

Przy wyborze mechanizmu jako części zamiennej najlepiej porównać stary element z rysunkiem technicznym. Kluczowe są rozstawy otworów, położenie przegubów oraz długość i układ ramion. W tym modelu rozstaw skrajnych otworów montażowych wynosi 100 mm, a szerokość płyt montażowych 120 mm.
Nie należy dobierać części wyłącznie na podstawie wyglądu lub całkowitych wymiarów. Dwa podobne mechanizmy mogą mieć inną geometrię, a tym samym inaczej prowadzić oparcie.

Montaż mechanizmu przesuwu oparcia

Mechanizm mocowany jest do konstrukcji mebla za pomocą przygotowanych otworów montażowych Ø7 mm. Po zamontowaniu należy sprawdzić pełny zakres ruchu oparcia. Ramiona powinny pracować swobodnie, bez kontaktu ze stelażem, wypełnieniem i innymi elementami konstrukcji.

FAQ - najczęściej zadawane pytania

✅ Czy mechanizm przesuwu oparcia i zawias oparcia to to samo?

W przypadku tego produktu określenia mechanizm przesuwu oparcia, przesuw oparcia, mechanizm oparcia i zawias oparcia odnoszą się do elementu pełniącego tę samą funkcję w meblu.

✅ Czy mechanizm pasuje do każdej kanapy?

Nie. O możliwości zastosowania decydują wymiary, rozmieszczenie otworów montażowych oraz geometria ramion i przegubów. Przed zakupem należy porównać mechanizm z częścią zamontowaną w meblu.

✅ Co zmierzyć przed zakupem przesuwu oparcia?

Warto sprawdzić przede wszystkim rozstaw otworów, szerokość płyt montażowych, długość ramion i położenie przegubów. Najdokładniejszą metodą jest porównanie starej części z rysunkiem technicznym.

✅ Czy mechanizm można wykorzystać do naprawy narożnika?

Tak, pod warunkiem że konstrukcja narożnika jest przystosowana do takiego mechanizmu, a wymiary i geometria części odpowiadają dotychczasowemu rozwiązaniu.

✅ Jaki jest rozstaw otworów montażowych?

Rozstaw skrajnych otworów w poziomie wynosi 100 mm, natomiast same otwory montażowe mają średnicę Ø7 mm.

Najważniejsze przed zakupem

Mechanizm przesuwu oparcia ma około 120 × 140 mm, płytki montażowe o szerokości 120 mm, rozstaw skrajnych otworów 100 mm oraz otwory Ø7 mm. Jeżeli ma być zastosowany jako zamiennik, należy dodatkowo porównać geometrię ramion i położenie przegubów ze starym mechanizmem.
